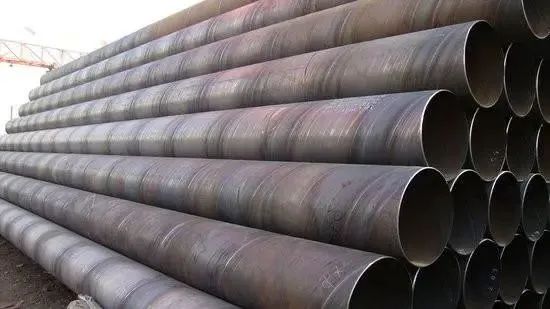

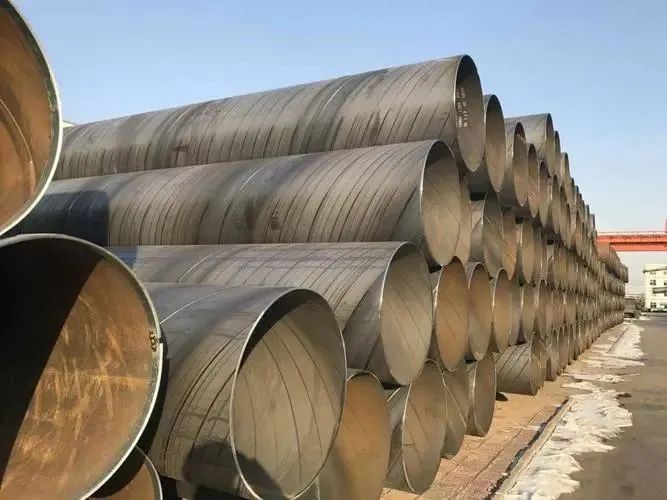

سرپل ٹیوب کو سرپل اسٹیل پائپ یا سرپل ٹیوب بھی کہا جاتا ہے۔ اسے اسٹیل یا لو الائے سٹرکچر اسٹیل بیلٹ کے سرپل لائن (جسے مولڈ اینگل کہا جاتا ہے) کے زاویہ پر ایک ٹیوب کمبل میں رول کیا جاتا ہے، اور پھر پائپ سیون کو ویلڈ کیا جاتا ہے، یہ تنگ کے ساتھ بڑے اسٹیل پائپ تیار کر سکتا ہے۔ سٹیل سٹیل.
استعمال کریں:
سرپل ٹیوب بنیادی طور پر تیل اور قدرتی گیس کی نقل و حمل کی پائپ لائن کے لیے استعمال ہوتی ہے، اور اس کی وضاحتیں بیرونی قطر* دیوار کی موٹائی سے ظاہر ہوتی ہیں۔ اگر سرپل ٹیوب میں یک طرفہ ویلڈنگ اور دو طرفہ ویلڈنگ ہے، تو ویلڈڈ پائپ کو ہائیڈرولک ٹیسٹ، ویلڈ کی تناؤ کی طاقت اور سرد موڑنے کی کارکردگی کو یقینی بنانا چاہیے۔
پیداواری عمل:
(1) خام مال سٹیل رولز، ویلڈڈ تاریں، اور سولڈر ہیں۔ سرمایہ کاری سے پہلے سخت جسمانی اور کیمیائی ٹیسٹ پاس کرنا ضروری ہے۔
(2) سٹیل کے سر اور دم کے ساتھ مڑیں، سنگل سلک یا ڈوئل وائر بریڈ آرک ویلڈنگ کا استعمال کریں، اور سٹیل کے پائپوں میں رول کرنے کے بعد ویلڈنگ کو بھرنے کے لیے خودکار دفن شدہ آرک ویلڈنگ کا استعمال کریں۔
(3) بنانے سے پہلے، ٹشو صاف، کاٹا اور پلانڈ کیا جاتا ہے، اور سطح کو صاف اور سطح پر منتقل کیا جاتا ہے۔
(4) سٹیل کی ہموار نقل و حمل کو یقینی بنانے کے لیے کنویئر کے دونوں طرف آئل سلنڈر کے دباؤ کو کنٹرول کرنے کے لیے الیکٹرک کنکشن پوائنٹ پریشر گیج کا استعمال کریں۔
(5) بیرونی کنٹرول یا اندرونی کنٹرول رولر کی قسم۔
(6) ویلڈ گیپ کنٹرول ڈیوائس کا استعمال اس بات کو یقینی بنانے کے لیے کیا جاتا ہے کہ ویلڈ گیپ ویلڈنگ کی ضروریات کو پورا کرتا ہے۔ پائپ قطر، غلطی کے کنارے کی مقدار اور ویلڈ گیپ کو سختی سے کنٹرول کیا جاتا ہے۔
(7) اندرونی ویلڈنگ اور بیرونی ویلڈنگ کا استعمال ریاست ہائے متحدہ امریکہ لنکن ویلڈنگ مشین میں ایک مستحکم ویلڈنگ کی تفصیلات حاصل کرنے کے لیے سنگل یا ڈبل تار دفن آرک ویلڈنگ کے لیے کیا جاتا ہے۔
(8) آن لائن مسلسل الٹراسونک چوٹوں میں مسلسل الٹراسونک خودکار چوٹ کے ذریعے ویلڈڈ ویلڈز کی جانچ پڑتال کی جاتی ہے، اس بات کو یقینی بناتے ہوئے کہ 100% سرپل ویلڈڈ سیونز کا پتہ لگانے کی کوریج کو نقصان نہیں پہنچا ہے۔ اگر نقائص ہیں تو، خود بخود پولیس کو کال کریں اور نشان چھڑکیں، پروڈکشن ورکرز کسی بھی وقت عمل کے پیرامیٹرز کو ایڈجسٹ کرتے ہیں تاکہ نقائص کو بروقت ختم کیا جا سکے۔
(9) سٹیل کے پائپ کو ایئر پلازما کاٹنے والی مشین سے ایک جڑ میں کاٹ دیں۔
(10) ایک سٹیل پائپ میں کاٹنے کے بعد، سٹیل کے پائپوں کے ہر بیچ کو میکانکی خصوصیات، کیمیائی اجزاء، تحلیل شدہ حالات، سٹیل پائپ کی سطح کے معیار، اور سٹیل کے پائپوں کی جانچ پڑتال کے لیے پہلے سخت معائنہ کا نظام کرنا چاہیے۔ . پھر اسے سرکاری طور پر پیداوار میں ڈالا جا سکتا ہے۔
(11) ویلڈ پر مسلسل ٹون کا پتہ لگانے کے نشان کا ایک حصہ ہے۔ دستی الٹراسونک اور ایکس رے جائزوں کے بعد، اگر خرابیاں ہیں، تو مرمت کے بعد، اس کا دوبارہ ٹیسٹ نہیں کیا جاتا جب تک کہ یہ تصدیق نہ ہو جائے کہ خرابی ختم ہو گئی ہے۔
(12) وہ ٹیوب جہاں ٹیوب قسم کے جوڑ جو ویلڈڈ ویلڈ کو آپس میں جوڑتے ہیں اور اسپائرل ویلڈنگ کے ساتھ جوڑتے ہیں ان سب کو ایکس رے ٹی وی یا فلم بندی کے ذریعے چیک کیا جاتا ہے۔
(13) ہر سٹیل پائپ جامد پانی کے دباؤ کی طرف سے ٹیسٹ کیا جاتا ہے، اور دباؤ ریڈیل مہر کی طرف سے سگ ماہی ہے. ٹیسٹ کے دباؤ اور وقت کو سٹیل پائپ ہائیڈرولک مائیکرو کمپیوٹر کا پتہ لگانے والے آلے کے ذریعے سختی سے کنٹرول کیا جاتا ہے۔ ٹیسٹ پیرامیٹر خود بخود پرنٹ ہوجاتا ہے۔
(14) پائپ لائن کے آخر میں مشینری کی پروسیسنگ، تاکہ آخر کی سطح عمودی ہو، اور ہارن اینگل اور کند کناروں کو درست طریقے سے کنٹرول کیا جائے۔
